手板模型的基础知识
发布日期: 2024-06-06
阅读数: 94
手板模型的基础知识

  什么是手板? 手板也叫首板、快速原型或mockup等,在设计师完成产品设计后不用开模具,我们根据产品外观或结构图纸做出一个或几个与真实产品相同的用来检查外观、结构合理性或者作市场调研的样品,这就是手板。

  手板模型制作过程:

  手板—用实物表现设计,使设计更具体直观,是用创造性的工艺,创新产品!无论机器设备多先进,手板始终离不开精细的手工处理;先进的软件可以模拟出非常逼真的产品图,但手板不是模拟,而是真实地表现设计。任何缺陷与瑕疵都可以在产品开发的前期得以弥补和改良,使产品在开模之前有一个成熟的设计,降低产品开发的风险。

  制作新产品的手板的作用主要有以下几点:

  (一) 使所设计的产品更直观地展现在设计师面前,便于发现设计中存在的不足与缺陷,延展设计师们的创想;

  (二) 便于工程师发现产品结构中存在的工程、工艺问题,提出解决方案,优化产品结构及功能;

  (三) 开模板还可作为产品模具生产的参照,使模具制造更准确、更快捷,缩短开发周期,为产品抢占市场赢得先机;

  (四) 可作为展览会、交易会的实物展品,节省企业的开发成本。

  工艺流程:

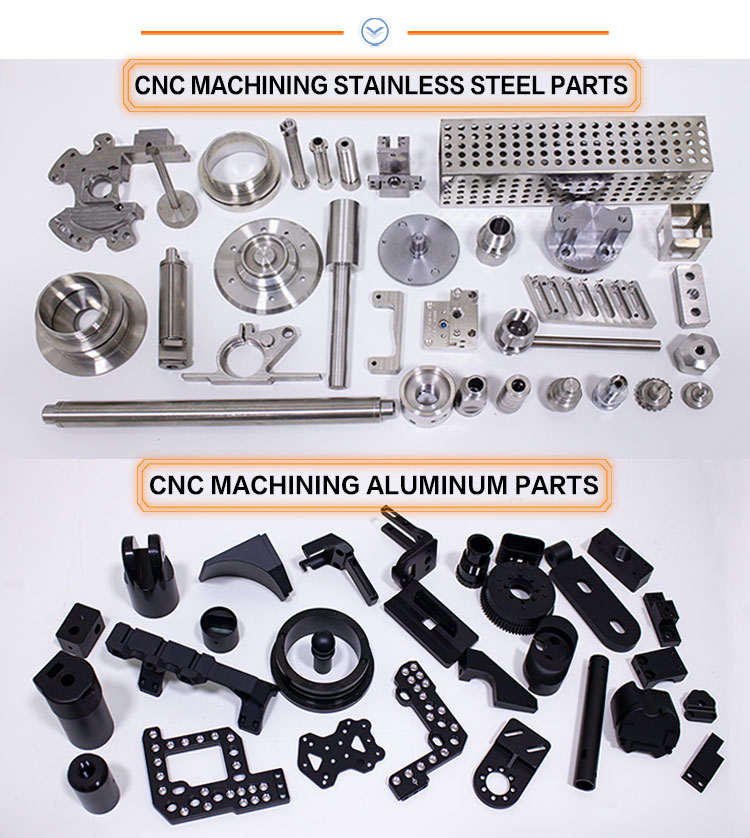

  1) CNC加工可以加工出精度相对较高的产品样品,应用材料主要有[**]BS、PC、PP、铝合金等,在制作治具夹具等产品时常用的有电木和铝合金;

  2) 真空覆模

  真空覆模出来的产品样板有一定比率的缩水,真空覆制产品样办成本一般来说会相对CNC低,即CNC加工多套样板的价格比CNC加工1套后再进行真空覆模的价格低(对覆模出来的样 办材质有特殊要求的除外);

  通过真空覆模的技术可以有两种用途:

  [**]) 进行小批量的产品样品生产;

  B) 改变材质;可以将由石膏油泥雕刻的样板通过覆模改变,到易于后续加工处理的PU或POLY的材质,或是将[**]BS材质改变为有特殊要求的材质(如:要求透明的、耐高温的、高强度的、或橡胶特性的等等)。

  3) 表面处理   经过多年的积累,我们对手板的处理已有了非常丰富全面的工艺,包括喷漆(亮光、亚光、金属漆、橡胶漆、珠光漆等)、喷砂、抛光、电镀(真空镀、水镀)、烫金等等。
