手板模型是什么意思
发布日期: 2022-07-08
阅读数: 320
手板模型是什么意思

  通俗点讲,手板就是在没有开模具的前提下,根据产品外观图纸或结构图纸先做出的一个或几个,用来检查外观或结构合理性的功能样板。手板目前在不同的地方亦称为首板。

  手板模型制作的目的

  1.检验外观设计。以实物的形式把设计师的创意反映出来,开发新品的外观推敲过程中,便于发现设计中存在的不足与缺陷。

  2.检验结构功能设计。直观的反映出结构的合理与否,安装的难易程度,便于发现产品结构中存在的工程、工艺问题,优化产品结构及功能。

  3.减少直接开模具的风险,避免损失,节约开发成本。

  4.在模具开发出来之前利用手板模型作前期的宣传(如参加展会)和生产做准备,具有超前性。

  手板按照制作的手段分,可分为手工手板和数控手板:

  (1)手工手板:其主要工作量是用手工完成的。

  (2)数控手板:其主要工作量是用数控机床完成的,而根据所用设备的不同,又可分为激光快速成形 (RP, Rapid Prototyping)手板和加工中心(CNC)手板。

  [**]: SL[**]手板:主要是用激光快速成型技术生产出来的手板。

  B: CNC手板:主要是用加工中心生产出来的手板。

  RP手板同CNC手板相比较各有千秋:

  RP手板的优点主要表现在它的快速性上,但是它主要是通过 堆积技术成型,因而RP手板一般相对粗糙,而且对产品的壁厚有一定要求,比如说壁厚太薄便不能生产。

  CNC手板的优点体现在它能非常精确的反映图纸所表达信息,而且CNC手板表面质量高,尤其在其完成表面喷涂和丝印后,甚至比开模具后生产出来的产品还要光彩照人。 因此,CNC手板制造愈来愈成为手板制造业的主流。

  手板按照制作所用的材料,可分为塑胶手板、硅胶手板、金属手板、油泥手板:

  (1)塑胶手板:其原材料为塑胶,主要是一些塑胶产品的手板,比如电视机、显示器、电话机等等。

  (2)硅胶手板:其原材料为硅胶,主要是展示产品设计外形的手板,比如汽车、手机、玩具、工艺品、日用品等等。

  (3)金属手板:其原材料为铝镁合金等金属材料,主要是一些高档产品的手板, 比如笔记本电脑、高级单放机、MP3播放机、CD机等等。

  (4)油泥手板:其原料为油泥,俗称泥雕手板,主要用于产品外观设计和开发,在产品开发初期泥雕师傅根据自己的想象力或者图片来用油泥做模型,然后在根据油泥模型来确定外观,不过目前油泥手板被freeform代替了很多。

  三)按手板层次

  按其所要实现效果,可分为外观手板,结构手板,功能手板:

  (1)外观手板:主要检测产品的外观设计,要求外观精美,颜色准确,对内部的处理要求不高。

  (2)结构手板:主要检测产品的结构合理性,对于尺寸要求较高,对外观要求相对较低,国外对这类要求尤为严格。

  (3)功能手板:要求实现跟真正的产品一样完全相同的外观,结构及功能,可以理解为未上市的成品,是要求最高,难度最大的一类手板。

  常见的手板模型材料分为两大类,分别为金属类和塑胶类,那么,今天协和成型工程师为大家讲解一下这些手板模型材料的性能特性及其这些手板模型材料的应用范围,希望对大家带来帮助。

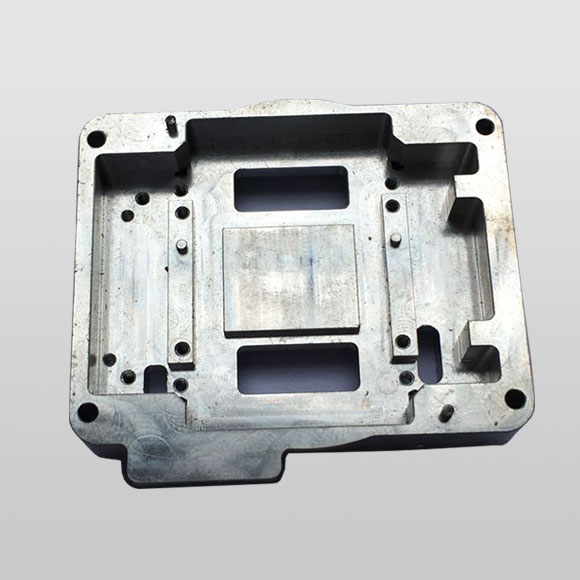

  铝合金:铝合金是比较常用的金属材料,它的强度和硬度都很好,6063,6061,7075系列的铝合金用得较多,一般是做喷砂氧化表面处理。

  不锈钢:不锈钢手板模型常用的材料是SUS304,316,不锈钢强度高,耐腐蚀性能好;不锈铁有吸磁性,用于特殊的零件。

  [**]BS:具有良好的抗冲击性,强度韧性耐温都还可以,拆件加工起来比较方便,容易粘胶水,很多类型的手板模型都需要用到[**]BS。

  PC:强度韧性抗冲击性能好,耐高温,绝缘性好,材料本身是半透明的,它还可以染色喷油,做透明或者半透明手板模型都是首先选择。

  亚克力:也叫有机玻璃,透明度是PC的要好,缺点是比较脆,容易开裂。

  TPE/TPU:用来做软胶手板模型比较多,硅胶按键遥控器等领域用的比较多,可以做硬度30-90度。

  PMM[**]:是一种无定型聚合物,俗称有机玻璃,透明度较好,透明效果比PC材料好,且耐热性优良。

  POM赛钢:硬度高,表面光滑,密度大,非常耐磨,很适合做一些齿轮手板模型。

  PP:PP材料比较轻,弹性性能很好,耐温100度左右,低压灌注用的比较多,主要用于大型汽车配件前保后保保险杠中控台或者医疗行业的外壳。

  尼龙:学名:P[**],尼龙强度高,耐磨性好,缺点是不容易粘胶水,大型手板一般都不选择这个材料,因为不能拆件。

  手工手板,cnc手板,3D打印手板等

  以上是协和成型工程师为您解答的手板模型是什么意思的相关百科知识。想了解更多手板相关知识,或定制手板模型,欢迎关注协和成型官网:www.wowlogy.com
